DSG-02系列电磁换向阀 油研电磁阀

油研DSG-02系列电磁换向阀

DSG-02-3C2 , DSG-02-3C3 , DSG-02-3C4 , DSG-02-3C5 , DSG-02-3C6

DSG-02-3C60 , DSG-02-3C9 , DSG-02-3C12 , DSG-02-3C10 , DSG-02-3C11

DSG-02-3C25 , DSG-02-2N2 , DSG-02-2N3 , DSG-02-2D2 , DSG-02-2D3

YUKEN油研DSG-02系列电磁换向阀是液压控制系统中不可或缺的关键元件，以下是对该系列产品的详细介绍：

一、产品概述

DSG-02系列电磁换向阀利用电磁力来控制阀芯的移动，从而实现液压油的流向控制。该系列产品具有结构简单、动作灵敏、可靠性高等优点，被广泛应用于各种液压系统中。

二、主要特点

高性能：采用先导式结构，具有快速响应和灵敏度高的特点，能够实现精准控制。同时，采用高品质的材料和耐磨部件，使用寿命长，维护简单。

多种控制方式：支持多种控制方式，如电控、气控和液控等，可根据用户需求进行选择。

结构紧凑：外形尺寸小巧，节省安装空间，便于在有限的空间内集成。

广泛适用性：适用于多种液压系统和介质，满足不同的工业控制需求。

三、型号解析

DSG-02系列电磁换向阀的型号命名具有一定的规律，以DSG-02-3C2-DL-AC220V为例：

DSG：表示该阀为电磁换向阀系列，采用板式连接结构。

02：代表公称尺寸，通常与阀门的流量特性相关。

3C2：这里的“3”可能表示阀门的某种特殊功能或配置，“C2”则进一步细化该型号的具体参数或特性。

DL：可能表示某种特定的配置或型号标识。

AC220V：表明该阀的电源电压为交流220V。

当然，不同型号的DSG-02系列电磁换向阀在功能、参数等方面可能有所差异，具体需参照厂家说明。

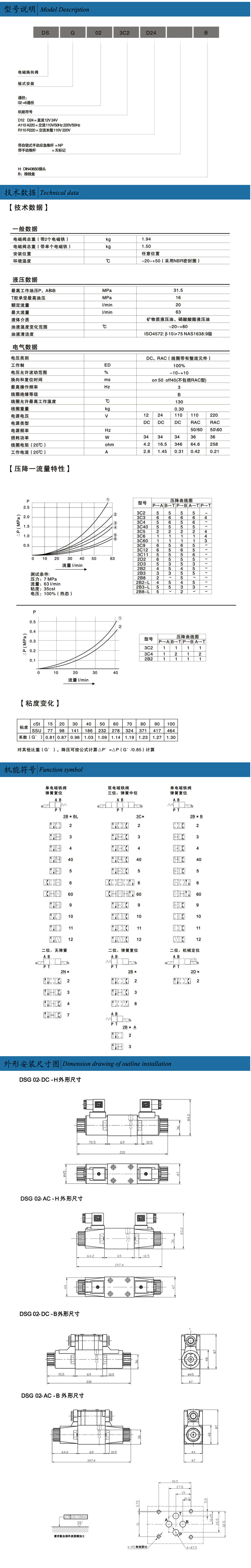

四、技术参数（以DSG-02-3C2-DL-D24为例）

工作压力范围：0~30MPa

电源电压：DC24V

阀芯材质：不锈钢

密封材料：NBR橡胶

适用流体：液压油、润滑油等

防护等级：IP65

环境温度：-20℃~+80℃

连接方式：DIN连接

五、安装与维护

安装：在安装过程中，应确保电磁阀的安装位置正确，连接管道畅通，避免弯曲或堵塞。同时，应根据实际系统压力和流量选择合适的换向阀规格。

维护：定期检查电磁阀的外观、内部部件和密封件是否完好，如有损坏应及时更换。同时，应避免杂质进入电磁阀内部，以免影响阀门的正常工作。在使用过程中，还需注意电源的安全性，避免过载或短路等现象。

六、应用领域

DSG-02系列电磁换向阀适用于各种需要快速、准确控制流体通道的场合，如液压系统、气压系统、水处理系统等。其出色的性能和广泛的应用领域使得该系列产品在市场上备受青睐。

综上所述，YUKEN油研DSG-02系列电磁换向阀以其独特的性能优势和广泛的应用领域成为液压控制系统中不可或缺的关键元件。
